Обследование конструкций неразрушающими методами

Обследование строительных конструкций — это не формальность, а основа безопасности, долговечности и экономической эффективности любого объекта. От своевременной и точной диагностики зависит, будет ли здание эксплуатироваться дальше, потребуется ли усиление или капитальный ремонт. Однако традиционные методы, связанные с отбором образцов и частичным разрушением элементов, всё чаще уступают место неразрушающему контролю (НК). И это не просто дань технологическому прогрессу — это осознанный выбор в пользу сохранности несущей способности, скорости и достоверности данных.

Для проектировщиков, инженеров ПТО и собственников объектов НК — это возможность получить исчерпывающую информацию о состоянии конструкций без риска их ослабления, в сжатые сроки и с минимальными затратами на восстановление. В этой статье мы разберём, какие методы НК реально работают на стройплощадке, на что опирается нормативная база и как избежать типичных ошибок при заказе обследования.

Нормативная база НК в строительстве: от ГОСТов к современной практике

Развитие неразрушающих методов в России прошло путь от отдельных лабораторных экспериментов до чётко регламентированной системы контроля. Сегодня применение НК — это стандарт, закреплённый в ряде обязательных и рекомендуемых документов:

• ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — основной документ, определяющий порядок и объёмы обследований[reference:0].
• СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» — детально регламентирует методы оценки технического состояния[reference:1][reference:2].
• СП 63.13330.2018 (актуализированная редакция СНиП 52-01-2003) — требует для монолитных конструкций сплошного контроля прочности бетона неразрушающими методами с обязательным построением градуировочных зависимостей[reference:3].
• ГОСТ 17624-2021 «Бетоны. Ультразвуковой метод определения прочности» — устанавливает методику ультразвукового контроля[reference:4].
• ГОСТ 22690 — регламентирует механические методы неразрушающего определения прочности бетона.

Важно понимать: нормативная база не просто «рекомендует» НК, а в ряде случаев требует его как обязательную процедуру. Например, для монолитных конструкций сплошной контроль прочности неразрушающими методами предписан на уровне свода правил[reference:5]. Это означает, что отказ от НК или его формальное проведение — прямое нарушение, которое может привести к серьёзным правовым и финансовым последствиям.

Общий вид объектов

Откопка шурфа у фундамента

6 ключевых методов неразрушающего контроля: что, где и зачем измеряют

Современный арсенал НК включает десятки методик, но на практике для обследования зданий и сооружений чаще всего применяются следующие подходы. Каждый из них решает свой круг задач и имеет свои сильные стороны.

Кейс из практики: как НК спас административное здание от дорогостоящего ремонта

Объект: пятиэтажное административное здание 1980-х годов постройки. Задача: перед покупкой объекта новый собственник захотел оценить фактическое состояние несущих конструкций и понять, требуется ли усиление.

Исходные данные: визуально — множественные трещины в колоннах и ригелях, местами оголённая арматура. Заказчик опасался, что потребуется полная замена каркаса.

Выбранные методы НК:

• Ультразвуковой контроль — для определения прочности бетона в 30% колонн и ригелей.
• Магнитный метод — для уточнения диаметра и шага арматуры, проверки толщины защитного слоя.
• Тепловизионная съёмка — для выявления зон увлажнения и скрытых дефектов.
• Визуальный контроль с фиксацией трещин — для мониторинга развития деформаций.

Результаты:

• Прочность бетона оказалась на 15–20% ниже проектной, но в пределах допустимых значений для данной категории конструкций.
• Армирование соответствовало проекту, коррозионных изменений не выявлено.
• Трещины носили преимущественно усадочный характер и не влияли на несущую способность.

Вывод: вместо дорогостоящего усиления каркаса потребовался лишь локальный ремонт поверхностных дефектов и антикоррозионная обработка оголённой арматуры. Экономия для заказчика составила более 40% от первоначально запланированного бюджета, а сроки обследования не превысили 5 рабочих дней.

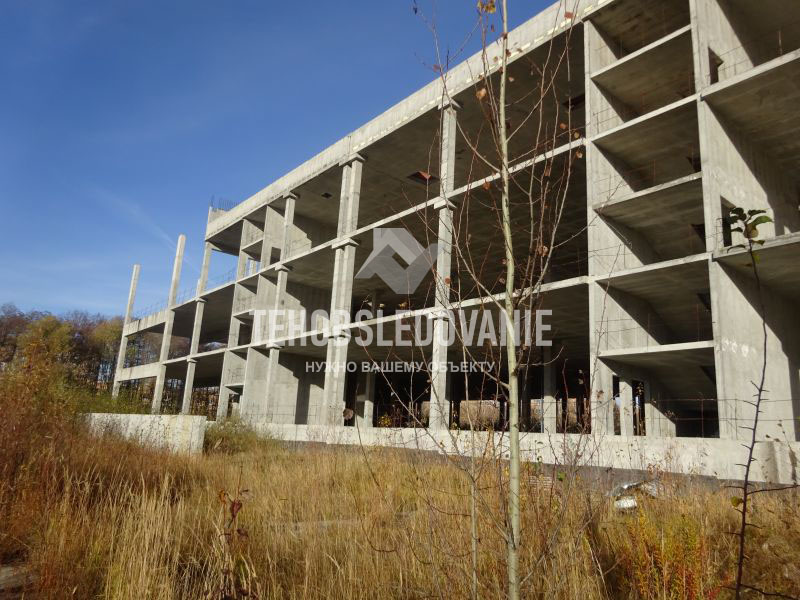

Общий вид объекта снаружи

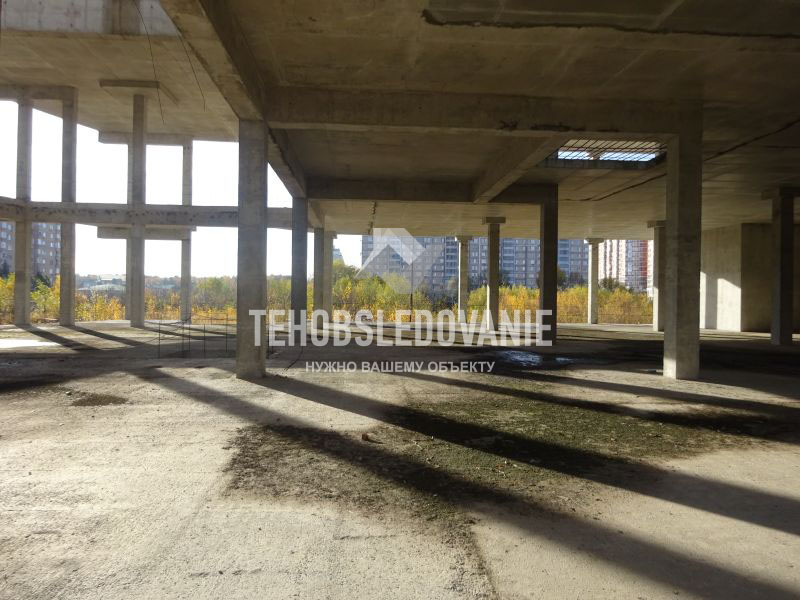

Монолитный ж/б каркас

Ошибки и мифы о неразрушающем контроле

Несмотря на широкое распространение, вокруг НК существует несколько устойчивых заблуждений. Разберём самые частые из них.

❌ Миф 1: «НК всегда точнее разрушающего контроля»

Это не совсем так. Неразрушающие методы дают косвенные оценки прочности и других характеристик. Их точность напрямую зависит от правильности построения градуировочных зависимостей и калибровки оборудования[reference:12]. Разрушающий контроль (испытание образцов) остаётся «золотым стандартом» для прямого определения свойств, но он требует отбора проб и частичного повреждения конструкции. Поэтому оптимальная стратегия — сочетание обоих подходов: НК для сплошного контроля и выборочный разрушающий для верификации.

❌ Миф 2: «НК полностью заменяет вскрытие конструкций»

Нет. НК позволяет заглянуть «внутрь» материала, но не даёт полной картины о всех скрытых дефектах, особенно если они имеют сложную геометрию или находятся на большой глубине. Вскрытие (шурфы, бурение) остаётся необходимым для:

• визуальной оценки состояния арматуры;
• отбора образцов для лабораторных испытаний;
• уточнения данных, полученных косвенными методами.

Грамотное обследование всегда включает оба этапа: сначала НК для локализации проблемных зон, затем точечные вскрытия для подтверждения диагноза.

❌ Миф 3: «Любой прибор НК даёт точный результат без настройки»

Оборудование НК — это не «волшебная палочка». Для получения достоверных данных необходима предварительная калибровка на эталонных образцах или построение градуировочной кривой для конкретного бетона[reference:13]. Без этого показания могут быть искажены на 20–30% и более.

Как выбрать методы НК под свою задачу

Универсального рецепта не существует — каждый объект уникален. Однако есть несколько принципов, которые помогут вам принять правильное решение при заказе обследования:

• Определите цель обследования: оценка прочности, поиск дефектов, проверка соответствия проекту или мониторинг состояния.
• Учитывайте материал конструкции: для бетона — ультразвук и механические методы, для металла — магнитный и визуальный контроль, для многослойных конструкций — георадар и тепловизионная съёмка.
• Оцените доступность: можно ли провести измерения с двух сторон конструкции или только с одной — это влияет на выбор метода.
• Не экономьте на калибровке и квалификации: результаты НК стоят ровно столько, сколько вложено в их подготовку и интерпретацию.
• Требуйте документирования: все результаты должны быть оформлены в виде протоколов с указанием использованных методик, оборудования и погрешностей измерений.
